技术特点：技术原理
利用粉尘颗粒流经探头时与探头之间的动态电荷感应产生信号
粉尘颗粒必须与探头直接撞击或磨擦，靠电子传导产生信息
监测烟尘透光率。因此只能监测排放烟尘较大的粉尘颗粒

监测精度
最高 0.01MG/M3（GOYEN EMP5型）
最高 0.1mg/m3(CODEL MONGARD 型)
最高 3.0mg/m3
(BHACPM5000型)

监测范围
EMP5：0.01-1000MG/M3
EMP6:0.002-1000MG/M3
EMP7:0.01-1KG/M3
0.1-1000mg/m3

粉尘颗粒材料
不同的粉尘颗粒材料会产生不同大小的感应电荷，因此必须时行安装后校定
不同的粉尘颗粒材料会产生不同大小的磨擦电流，因此必须时行安装后校定
不同的粉尘颗粒材料会含用不同大小的透光率，因此必须时行安装后校定

颗粒大小
比较小的颗粒也会产生感应电荷，因此可以精确测量不同大小的颗排放
只有大颗粒才可以与探头磨擦出足够电子信号，所以精确度不足。
体积小的粉尘颗粒不能被探测到，因此不适和于特细烟尘颗粒的排放监测

温度压力温度变化
不受温度压力温度的变化影响
温度压力湿度的变化对电子传导信有一定的影响
温度压力温度的变化对透光率有一定的影响

安装和维护难度
安装方便，不需要定时维护。加保护套后不需要用压缩气喷吹清洁。探头是实芯不锈钢材料，可以用特氟隆镀层进行表面保护
必须安装压缩气喷吹系统保证没有尘埃粘会在探头上。必须到少每星期一次人为拆卸清洁探头。不可以对探头条取任何防腐蚀保护。
安装和维护特别困难，需要高质量干燥压缩气长期喷吹保护镜面。维个费用高

相对价格比较
GOYEN EMP5=1（普通工业安装应用不需安装压缩气系统对探头喷吹清洁）
是 EMP5的确2倍以上（包括压缩气系统）
是 EMP5的4倍以上（包括压缩气系统）

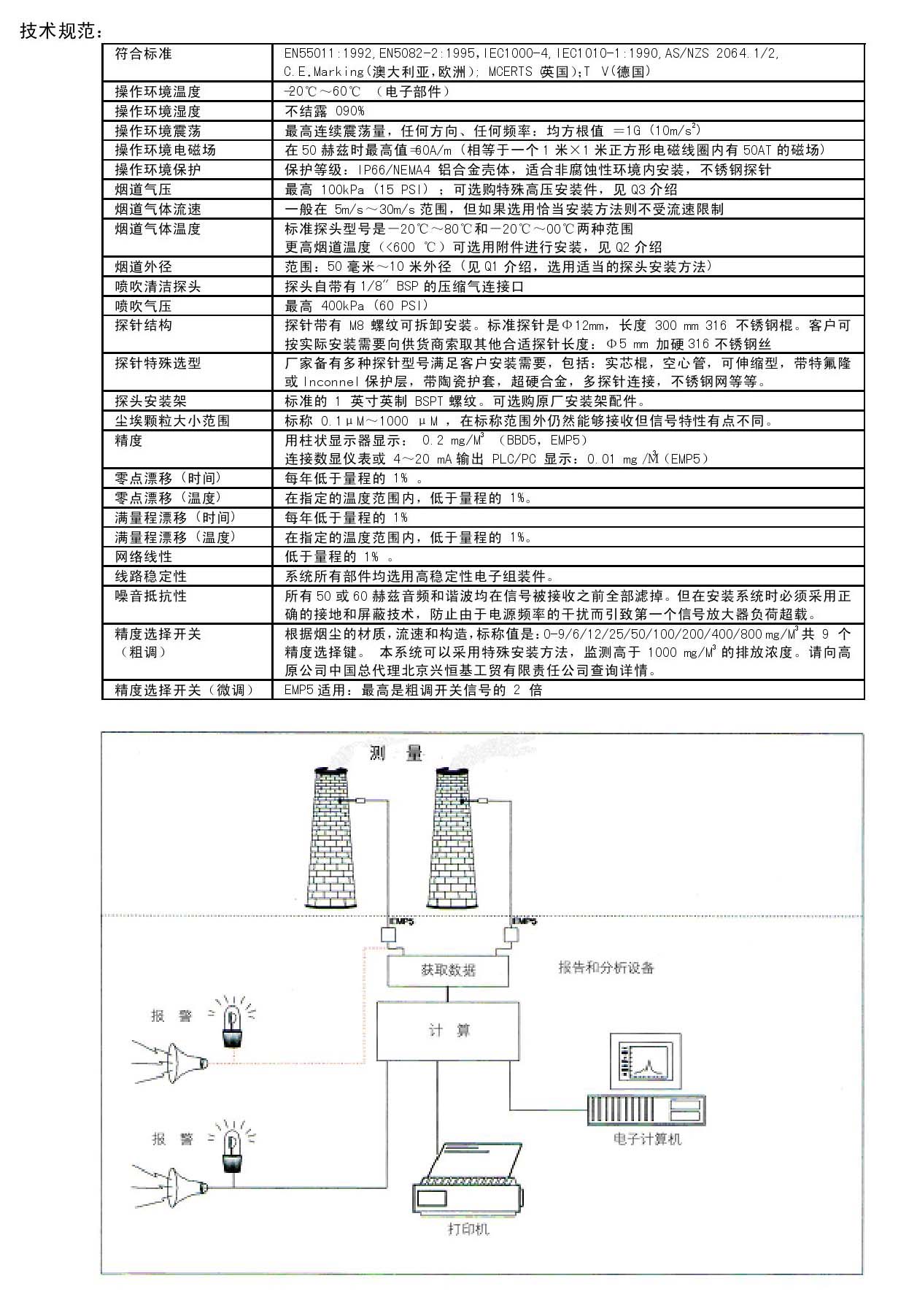

技术规范

符合标准
EN55011：1992；EN5082-2；1995；IEC1000-4；IEC1010-1；1990；AS/NZS 2064.1/2

操作环境温度
-20--- +60摄氏度（电子部件）

操作环境湿度
不结露 0--90%

操作环境震荡
最高连续震荡量，任何方向，任何频率：均方根植 =1G（10M/S2）

操作环境电磁场
在 50HZ时最高值=60A/M（相当于一个1米1米正方形电磁线圈内有50AT的磁场）

操作环境保护
保护等级： IP66/NEMA4铝合金壳体，适合非腐蚀性环境内安装。不锈钢探针

烟道气压
最高 100KPA（15PSI）。

烟道气体流速
一般在 5M/S-30M/S范围，但如果选用恰当安装方法则不受流速限制

烟道气体温度
标准探头型号是 -20-- +80摄氏度和-20-- +200摄氏度两种范围。更高烟道温度（〈900摄氏度〉可选用附件

进行安装。

烟道外径
范围： 50MM-10M外径（请选用适当的探头按装方法）

喷吹清洁探头压缩气
探头自带有 1/8"BSP的压缩气连接口。

喷吹气压
最高 400KPA（60PSI）

探头结构
探头带有 M8螺纹可拆卸探针。标准探针是直径5MM，长度300MM的加硬不锈钢缆，实际长度可按客户安装要

求提供。探头按装螺纹 1英寸。

探针特殊选型
厂家备有多种探针型号满足客户安装需要，包括：实芯棍，空心棍，可伸缩型，带特氟隆保护层，带陶瓷护套

超硬合金，多探针连接，不锈钢网等等。

探头安装架
标准的一英寸英制 BSPT螺纹。可选购原厂按装架配件。

尘埃颗粒大小范围
标称 0.1UM-1000UM，在标称范围外仍然能够接收但信号特性有所不同

精度及输出信号
用柱状显示器： 0.2mg/m3(BBD5,EMP5);报警继电器触点容量：250V.AC 1A用AYDU或4-20MMA输出

PLC/PC显示；0.01mg/m3(EMP5,EMP5N)

零点漂移（时间）
每年低于量程的 1%

零点漂移（温度）
在指定的温度范围内，低于量程的 1%

满量程漂移（时间）
每年低于量程的 1%

满量程漂移（温度）
在指定的温度范围内，低于量程的 1%

网络线性
低于量程的 1%

线路稳定性
系统所有部件均选用高稳定性电子组装件。

噪声抵抗性
所有 50或60赫兹音频和谐波均在信号被接收之前全部滤掉。但在安装系统时必须采用下确的接地和屏蔽技

术，防止由于电源频率的干扰而引致第一个信号放大器负荷超载。

精度选择开关（粗调）
根据烟尘的材质，流速和构造，标称值是： 0-3/6/12/25/50/100/200/400/800MG/M3共9个精度选择键。本

系统可以采用特殊安装方法，监测高于 1000MG/M3的排放。

精度选择开关（微调）
EMP5，EMP5N适用：最高是精调开关信号的2倍。

*澳大利亚高原公司产品:
9.101 烟尘排放浓度监测系统 EMP5 68420 由9.104~9.108组成，可超标报警
9.102 烟尘排放浓度监测系统 EMS6 88370 由9.109~9.115组成，可接29个探头
9.103 不锈钢抗干扰网笼 2250 在静电除尘器后安装EMP5需选此项
9.104 控制箱 EMP5-4100 环境温度：-20℃~60℃
9.105 交流耦合式监测探头 P2-45220 操作温度≤80℃
9.106 探针 操作温度≤400℃，￠5mm×500mm
9.107 防尘保护套 P2-602901 特氟隆材质，操作温度≤250℃
9.108 烟道连接探头安装盘法兰 普通碳钢
9.109 交流耦合式监测探头 EMS6-3200 操作温度≤200℃
9.110 探针 P2-90060 操作温度≤400℃，￠5mm×600mm
9.111 信号转换/网络电源控制器 ANP1-000 RS485/RS232转换器
9.112 信号线连接器 ANJ1-000 RS485信号连接器
9.113 防尘保护套 P2-602901 特氟隆材质，操作温度≤250℃
9.114 烟道连接探头安装盘法兰 普通碳钢
9.115 专用软件和操作使用手册
