MF-5B型多组分自动配气系统

MF-5B型多组分自动配气系统配气系统，是由从事近40年气体标准物质研究、气体计量器具国家计量技术法规制修订，并在本行业有丰富经验的专家构思、选材及参数设置和定量；由从事多年仪器仪表、计算机软件研发的专家设计和装配。研发出的装置稳定性、重复性及线性极佳，配制的标准气体准确可靠，有效溯源，便于传递，操作方便。

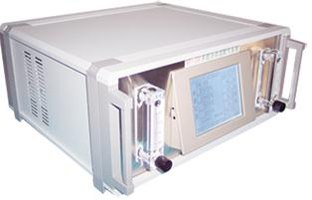

装置外型如图所示，前面板上的两流量计与配气系统无关，只是用于控制被检仪器或分析方法所需要的流量。前面板中间是320x240液晶显示及触摸屏，所有操作都通过触摸屏控制输入，方便、快捷，并有声音提示。

2、原理

该装置的配气原理为质量流量混合法。通过准确的设置，便可配置出10－8～10－2含量的各种浓度标准气体。

3、主要功能

3.1自动配气：该装置为计算机智能配气系统，所有操作功能都通过显示屏上的触摸屏完成，只需您在装置屏幕上选择输入需要配制和被稀释的气体的名称和浓度，通过按几次触摸屏，10多秒钟便可配制和显示出您所要的准确稳定的标准气体浓度；

3.2自动校准：根据不同气体的性质和实验环境温度，自动修正流量体积；

3.3 同时可多组分配制混合标准气体，也可单组份配制标准气体； 3．4触摸操作和屏幕显示：显示屏下方有4个页面标签，通过触摸《浓度配气》、《流量设置》、《流量检测》和《预热调零》进入相应的页面。显示屏最上方显示年月日、仪器名称、时间。

3．5一机三用：一用：方便、快捷、准确触摸屏操作配制标准气体；二用：根据被检仪器（或分析方法）所需要的流量，装置将配制出的标准气体进行流量控制和分流，相当于在配气装置中增加了规程要求的配套设备“流量控制器”；三用：前面板右上方装有时间显示器，可随时准确计时。

3．6配出气体的使用：配制的标准气体可直接使用，也可充入钢瓶或气袋到异地使用。

4、主要用途

4.1该装置为计量、环保、石油化工、医药卫生、疾控中心、煤矿等多部门检定气体分析仪、可燃气、有毒有害气体等仪器建立计量标准而提供标准装置，为开展检定、校准和测试上述仪器而配制标准气体；

4.2用于考察各种气体测量仪、测报仪及气体传感器，的多种性能而配制标准气体；

4.3用于能源部门六氟化硫检漏仪的检定及性能评价而配制标准气体；

4.4用于煤矿矿井甲烷测试仪、一氧化碳和氧等测试仪的检定及性能评价而配制标准气体………。

5、技术指标

5.1常规稀释倍数为：1000:1，四路MFC流量控制；

5.2流量范围、组分多少、最大稀释倍数等可根据用户要求随便设置及装配：

5.3流量重复性：＜0.5%

5.4流量线性误差：≤±0.3%

5.5配气不确定度：＜1%

5.6预热时间：30min

5.7自动调零：预热结束后自动调整MFC的零点，或从预热调零页面重复调零

5.8仪器电源：220VAC

5.9使用环境：5℃～45℃

5.10外型尺寸：400mm宽x 195mm高x 500mm深

5.11仪器重量：约12kg
