钢筋直径Ф(mm)
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
25
|
28
|
32
|
36
|
40
|
50
|
|
全量程
|
10~66
|
10~66
|
16~80
|
16~80
|
16~80
|
16~80
|
16~80
|
20~100
|
20~100
|
20~100
|
20~100
|
24~110
|
24~110
|
28~130
|
28~130
|
|
|
●保护层厚度测量准确度
钢筋保护层厚度与最大允许误差关系
|
|
保护层厚度（mm）
|
10～69
|
70～99
|
100～130
|
|
最大允许误差（mm）
|
≤±1
|
≤±2
|
≤±4
|
|
|
●直径测量范围：Ф6mm～Ф32mm
钢筋直径测量范围与保护层厚度关系
|
|
被测钢筋直径 (mm)
|
φ6
|
φ8
|
φ10
|
φ12
|
φ14
|
φ16
|
φ18
|
φ20
|
φ22
|
φ25
|
φ28
|
φ32
|
|
保护层厚度适用范围 (mm)
|
8～60
|
12～62
|
12～66
|
14～68
|
14～68
|
16～72
|
16～72
|
18～74
|
18～74
|
20～76
|
22～76
|
22～80
|
|
|
●直径测量准确度：正负一个钢筋规格
●仪器体积：190mm×135mm×52mm；
●传感器体积：73mm×93mm×35mm；
●整机重量：750g（含传感器）。
●6节5号电池，供电时间约32小时。
●工作温度：－10℃～40℃
测量方法：
●自动测量
传感器平行于钢筋走向，匀速扫过钢筋正上方，仪器发出一声鸣叫，提示传感器越过一条钢筋，此时保护层显示值自动更新为该处的保护层厚度值。

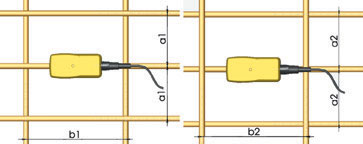

该方法适用于钢筋间距大于下表中描述的情况。混凝土保护层厚度自动判读方式适用范围
|
|
被测钢筋位于上层
|
被测钢筋位于下层
|
|
保护层厚度(mm)
|
平行钢筋间距a1(mm)
|
垂直钢筋间距b1(mm)
|
保护层厚度(mm)
|
平行钢筋间距a1(mm)
|
垂直钢筋间距b1(mm)
|
|
15
|
70
|
80
|
15
|
70
|
90
|
|
30
|
80
|
100
|
30
|
80
|
110
|
|
45
|
100
|
120
|
45
|
100
|
130
|
|
60
|
120
|
140
|
60
|
120
|
150
|
|
|
●手动测量
钢筋间距小于上表中描述的情况，需用手动测量方法进行保护层厚度的判定。
将传感器平行与钢筋走向，匀速扫过钢筋正上方，依据当前距离显示值及信号值的变化情况来判定保护层厚度值。
●最小保护层厚度测量
该功能主要应用于下列场合：
1、快速检查混凝土保护层厚度是否满足最小设计值，并对异常点报警；
2、模板拆除后检查钢筋是否撑出。
|
|
