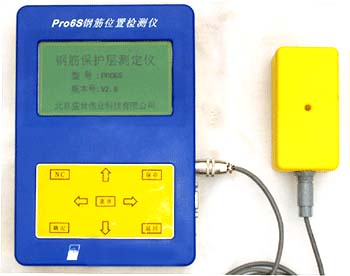

仪器名称型号：Pro6S钢筋扫描仪(钢筋保护层厚度测试仪)
技术参数：(见简介)
价格：￥12800元
产地：国产
咨询电话：
010-88435516，18610501624，18610501680 |
 |
产品特点：该产品采用先进的电磁脉冲技术、计算机技术，在大量实验的基础上，研制出具有独特的检测功能，实现了混凝土保护层厚度的动态监测和自动准确地记录保护层的厚度，特有的密集钢筋检测探头（仪器可分辨的钢筋最小间距为1.5倍的钢筋直径），最小可检测到6mm的保护层厚度，最大探测在120mm，60mm以内保护层厚度的检测精度达±1mm，全中文菜单，大屏幕液晶显示,功能强大的数据处理分析软件，使你在检测后数据处理变得轻松自如。仪器超薄超轻，是所有钢筋定位仪中最薄的一款现场便携式检测仪器。
主要功能：精确测量混凝土内钢筋保护层厚度、钢筋位置、间距及走向
性能特点：
◆ 特有的密集钢筋检测探头，最小可检测到6mm的保护层厚度
◆ 宽大屏幕液晶显示、适合野外作业；
◆ 全中文显示，界面友好，易学易用；
◆可存储30000个测量数据
◆ 构件保护层厚度显示，统计分析最大值、最小值及平均值；
◆ RS232接口，备分析软件，存储数据可传输至计算机处理。
技术参数：
探测深度： 6～120mm
精 度：6～60mm ±1mm 60～90mm ±2mm 90～120mm ±3mm
直径测量范围：Φ6～50mm
钢筋直径测量范围与保护层厚度关系
|
被测钢筋直径 (mm)
|
φ6
|
φ8
|
φ10
|
φ12
|
φ14
|
φ16
|
φ18
|
φ20
|
φ22
|
φ25
|
φ28
|
φ32
|
|
保护层厚度适用范围 (mm)
|
6～60
|
12～62
|
12～66
|
14～68
|
14～68
|
16～72
|
16～72
|
18～74
|
18～74
|
20～76
|
22～76
|
22～80
|
仪器体积：220mm×150mm×40mm；
传感器体积：105mm×52mm×40mm；
整机重量：650克（含传感器）。
6节5号电池，供电时间约35小时。
工作温度：－10℃～40℃
测量方法：
◆自动测量
传感器平行于钢筋走向，匀速扫过钢筋正上方，仪器发出一声鸣叫，提示传感器越过一条钢筋，此时保护层显示值自动更新为该处的保护层厚度值。
该方法适用于钢筋间距大于下表中描述的情况。混凝土保护层厚度自动判读方式适用范围
|
被测钢筋位于上层
|
被测钢筋位于下层
|
|
保护层厚度(mm)
|
平行钢筋间距a1(mm)
|
垂直钢筋间距b1(mm)
|
保护层厚度(mm)
|
平行钢筋间距a1(mm)
|
垂直钢筋间距b1(mm)
|
|
15
|
70
|
80
|
15
|
70
|
90
|
|
30
|
80
|
100
|
30
|
80
|
110
|
|
45
|
100
|
120
|
45
|
100
|
130
|
|
60
|
120
|
140
|
60
|
120
|
150
|
●手动测量
钢筋间距小于上表中描述的情况，需用手动测量方法进行保护层厚度的判定。
将传感器平行与钢筋走向，匀速扫过钢筋正上方，依据当前距离显示值及信号值的变化情况来判定保护层厚度值。
●最小保护层厚度测量
该功能主要应用于下列场合：
1、快速检查混凝土保护层厚度是否满足最小设计值，并对异常点报警；
2、模板拆除后检查钢筋是否撑出。
