仪器名称型号：R630混凝土钢筋检测仪（又名：钢筋仪、钢筋定位仪、钢筋扫描仪）
技术参数：（见简介）
价格：￥23800元
产地：北京
咨询电话：
010-88435516，18610501624，18610501680 |
 |
● 首创无边界扫描功能：任意长度、面积进行扫描测试，无需设定测量范围。
● 首创自动分析功能：自动按照GB 50204-2002规范进行合格判定和统计。
● 首创测量数据实时显示功能，即使在扫描模式下，也可以随时了解钢筋的分布数据。
● 测定钢筋的真实分布状态。
● 首创的钢筋分布密集情况下自动判读功能，特别适合对梁类构件中钢筋位置及混凝土保护层厚度检测的要求。
主要功能：
● 普通测试：手动定位钢筋；测量钢筋直径，并可以保存直径和保护层厚度测量结果；自动测量保护层厚度，自动或手动保存测量结果；
● 剖面扫描：自动测量一维方向的保护层厚度和钢筋间距，自动保存测量结果，自动显示单方向钢筋分布剖面图；
● 网格扫描：自动测量二维（一维）方向的保护层厚度和钢筋间距，自动保存测量结果;可通过多次扫描，测量钢筋的真实分布状态；
|
 |
性能特点：
● 首创直接检测钢筋直径及保护层厚度的高效测试技术（不需任何设置）；
● 首创密集钢筋检测，有效防止钢筋漏判；
● 国内首创单探头探测深度可达180mm ；
● 高精度：误差±1mm（测试深度小于80 mm）；
●自动锁定、存储保护层厚度，连续快速测试；
● 首创无边界扫描功能：任意长度、面积进行扫描测试，无需设定测量范围。
● 首创自动分析功能：自动按照GB 50204-2002规范进行合格判定和统计
● 首创测量数据实时显示功能，即使在扫描模式下，也可以随时了解钢筋的分布数据
● 测定钢筋的真实分布状态
● 高亮度背光，暗处仍清晰可见 |
 |
技术指标：
●保护层厚度测量范围：第一量程：6mm～90mm。
第二量程：8mm～180mm。
保护层厚度测量范围与被测钢筋直径关系表
|
钢筋直径Ф(mm)
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
25
|
28
|
32
|
36
|
40
|
50
|
|
第一量程
|
6~72
|
6~76
|
8~80
|
8~82
|
9~84
|
9~84
|
10~86
|
10~86
|
10~86
|
10~90
|
10~90
|
12~90
|
12~90
|
14~90
|
16~90
|
|
第二量程
|
8~100
|
10~118
|
12~126
|
13~130
|
14~144
|
15~146
|
16~148
|
18~160
|
18~162
|
18~162
|
20~172
|
22~180
|
24~180
|
26~180
|
28~180
|
|
钢筋直径Ф(mm)
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
25
|
28
|
32
|
36
|
40
|
50
|
|
第一量程
|
6~72
|
6~76
|
8~80
|
8~82
|
9~84
|
9~84
|
10~86
|
10~86
|
10~86
|
10~90
|
10~90
|
12~90
|
12~90
|
14~90
|
16~90
|
|
第二量程
|
8~100
|
10~118
|
12~126
|
13~130
|
14~144
|
15~146
|
16~148
|
18~160
|
18~162
|
18~162
|
20~172
|
22~180
|
24~180
|
26~180
|
28~180
|
● 保护层厚度测量准确度
钢筋保护层厚度与最大允许误差关系
|
第一量程保护层厚度（mm）
|
6～59
|
60～69
|
70～90
|
|
第二量程保护层厚度（mm）
|
8～79
|
80～119
|
120～180
|
|
最大允许误差（mm）
|
≤±1
|
≤±2
|
≤±4
|
●直径测量范围：Ф6mm～Ф32mm
钢筋直径测量范围与保护层厚度关系
|
被测钢筋直径 (mm)
|
φ6
|
φ8
|
φ10
|
φ12
|
φ14
|
φ16
|
φ18
|
φ20
|
φ22
|
φ25
|
φ28
|
φ32
|
|
保护层厚度适用范围 (mm)
|
8～60
|
12～62
|
12～66
|
14～68
|
14～68
|
16～72
|
16～72
|
18～74
|
18～74
|
20～76
|
22～76
|
22～80
|
●直径测量准确度：正负一个钢筋规格
●仪器体积：190mm×135mm×52mm；
● 传感器体积：73mm×93mm×35mm；
●整机重量：750g（含传感器）。
●6节5号电池，供电时间约32小时。
●工作温度：－10℃～40℃
配套软件：
为了对R6系列混凝土钢筋检测仪检测混凝土内部钢筋的数据进行处理，编制了一套Windows应用软件，该软件还包括三种工具软件——数据传输（用USB口将仪器内数据传输到计算机）、图形打印（批量打印图形）、检测报告生成（自动生成检测报告的初稿）。
本处理软件界面友好、操作方便，操作方法及界面形式完全符合Windows风格，熟悉Windows应用软件操作的用户会很容易掌握本软件的使用，专为从事工程检测人员而设计。可运行于安装了Windows95或Windows98、WinMe、WindowsXP、Windows2000、Windows
NT操作系统的计算机上。
本软件主要有以下功能：
1）对工程中所有检测构件的工程信息、构件信息及其各测点的测试数据（保护层厚度、钢筋直径及位置）等进行管理；
2）对检测数据按照《混凝土结构工程施工质量验收规范（GB 50204-2002）》进行分析与评定；
3）将构件检测数据图形化，对于普通测试、剖面测试及网格测试，分别可生成折线图、剖面图及网格图，并可将其保存为位图格式，以便用其他图形处理软件处理；
4）可以将多个钢筋数据文件合并成一个文件；可以方便地添加或移除构件，可方便地添加或删除测点数据；
5）打印预览、打印输出处理结果；
6）使用数据传输软件可以方便地将R6系列钢筋检测仪上的检测数据传输至计算机上，以便进一步分析处理并存档；
7)可以自动生成Microsoft Word格式（扩展名为DOC）的检测报告文档，用户只需略加修改就可以完成检测报告；
8)图形打印工具软件可以成批打印输出各种不同格式的图形，可任意调整一页纸上打印的行数与列数；
9）可以随时调用帮助系统，指导操作。
|
处理软件主界面
|

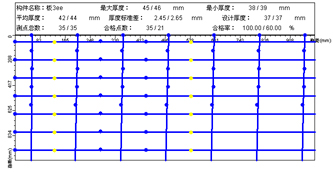

网格测试曲线
|
|
|
|
|

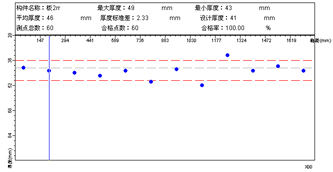

普通测试曲线
|

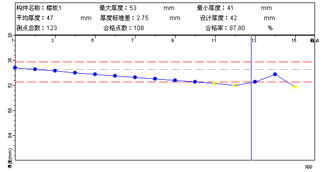

剖面测试曲线
|
