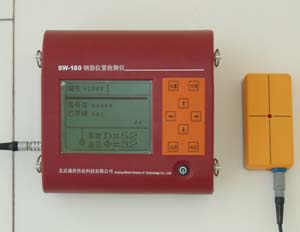

SW-180T钢筋位置检测仪

仪器特点：为配合《混凝土结构施工质量验收规范》（GB 50204-2002）中对梁和板类构件中钢筋保护层厚度的检测，我公司研制和生产出高性能的钢筋探测仪，该产品采用先进的电磁脉冲技术、计算机计术，在大量实验的基础上，研制出具有独特的检测功能，实现了混凝土保护层厚度的动态监测和自动准确地记录保护层的厚度，最大探测在180mm，全中文菜单，大屏幕液晶显示,带背景光，功能强大的数据处理分析软件，使你在检测后数据处理变得轻松自如。SW-180T/180S钢筋位置测定仪，可确定钢筋的位置、间距，已知直径检测混凝土保护层厚度、未知直径检测钢筋直径和混凝土保护层厚度、实时显示钢筋网格分布（钢筋网格分布图像显示），也可对非磁性和非导电介质中的磁性体及导电体的位置进行检测，是一种集自动检测、数据存储和输出功能的智能化便携式无损检测设备。注意：SW-180T没有钢筋网格图象显示功能,SW-180S除有SW-180T的所有功能外还有钢筋网格扫描功能(平面扫描和剖面扫描)。

主要功能

1、检测钢筋混凝土结构中钢筋的位置及走向；
2、已知直径，检测钢筋的保护层厚度；

3、未知直径，检测钢筋直径和保护层厚度

4、探头自校准功能

5、保护层厚度和钢筋直径自动锁定功能

6、检测数据的存储和查询功能

7、数据传输和处理功能

主要特点：

1、检测钢筋位置、间距、直径和保护层厚度

2、多种钢筋定位方式，有报警声提示、指示条提示、信号值提示等

3、检测灵敏，检测精度高

4、数据传输分析软件，功能强大、操作简单

主要技术指标

1、钢筋直径适应范围：Ф6mm～Ф50mm

钢筋直径常用档级为Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф28, Ф32, Ф36，Ф40, Ф50。

保护层厚度标称范围：

表1.1保护层厚度标称范围单位： mm

钢筋直径

第一标称范围

第二标称范围

下限

上限

下限

上限

6

6

70

7

90

8

7

70

10

100

10

7

80

11

126

12

7

80

14

126

14

8

80

15

126

16

8

80

16

126

18

8

80

16

126

20

8

86

18

160

22

9

86

18

160

25

9

86

19

160

28

9

86

21

160

32

9

90

21

180

示值最大允许误差（保护层厚度）：

表1.2示值最大允许误差（保护层厚度）单位：mm

最大允许误差

保护层厚度标称范围

第一标称范围

第二标称范围

±1

6～59

7～79

±2

60～69

80～119

±4

70～90

120～180

3、直径标称范围：　　　Ф6mm～Ф32mm

4、钢筋直径示值最大允许误差：误差±1档

5、数据存储容量：12万条检测数据

6、工作环境要求环境温度：-10℃～＋40℃ 相对湿度：<90%RH 电磁干扰：无强交变电磁场不得长时间阳光直射

7、电池 6节5号LR6（碱性）电池供电时间大于32小时

8、体积重量主机体积：185mm×180mm×85mm 仪器重量：400g

　　探头体积：110mm×55mm×28mm 探头重量：245
