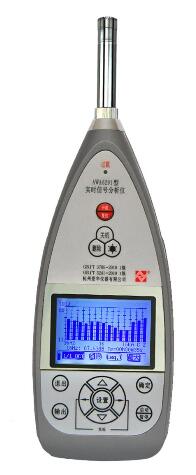

仪器名称型号：AWA6291型实时信号分析仪(机器振动、人体和低频振动测量)
技术参数：（见简介）
价格：￥19800-21800-23800-25800-27800-33800元，6个配置
产地：浙江
咨询电话：
010-88435516，18610501624，18610501680 |
 |
仪器介绍：AWA6291型实时信号分析仪是一种数字信号处理技术的袖珍式实时分析仪，它可以对噪声、振动或其它电信号进行频谱及幅值分析。模块化设计，用户可选择不同软件，实现不同功能，得到不同的测量指标。该仪器可应用于工业企业、环境保护、劳动卫生、科研教学、计量检测等领域，完成机器设备噪声测量与分析、环境噪声测量、声功率级测量、建筑声学测量、以及机器振动的测量分析。
基本性能指标：
信号输入 |
插座：X9-6z，可选LEMO插座；输入阻抗：150kΩ//100pF；最大输入电压：10V（有效值） |
频率范围 |
10Hz~20kHz（±0.2dB）；1Hz~23kHz(±1.0dB) |
量程增益 |
-10dB、0dB、10dB、20dB、30dB、40dB |
自生噪声电压 |
小于4μV（1Hz~23kHz） |
电压测量范围 |
15μV~10V (有效值) |
信号输出 |
插座：Φ3.5立体声耳机插座；输出阻抗：1kΩ；最大输出信号电压：3.2V |
级线性范围 |
大于90dB |
A/D位数 |
24位 |
采样频率 |
48kHz |
显示器 |
240×160点阵LCD，有EL背光 |
输出接口 |
RS232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果。USB接口，mini B型，符合USB1.1,兼容USB2.0，可连至PC机 |
数据存贮 |
测量结果保存在48Mbit的FLASH中，也可将数据转存到U盘中 |
内部日历时钟 |
误差小于1分钟/月 |
工作电源 |
6节LR6碱性电池或可充电电池，也可使用8V外部电源 |
外形尺寸 |
210×90×38(mm) |
质量 |
0.5kg |
电磁兼容性 |
满足IEC 61672.1:2002标准中对X类声级计的要求 |
工作环境 |
工作温度：-10℃～+50℃；相对湿度：25%～90%； 大气压力：65kPa～108kPa |
噪声统计分析模块性能指标：
主要功能 |
噪声统计分析、24小时自动监测和积分测量 |
主要测量指标 |
统计分析菜单：LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT。 24h 测量菜单：除了统计分析菜单所有的测量指标外，还有Ld、Ln、Ldn |
显示分辨率 |
0.1dB |
数据存贮 |
可存贮统计分析结果、24h测量结果、积分测量结果，最多12288组，也可将测量结果转存在U盘上 |
噪声1/1 OCT分析模块性能指标：
主要功能 |
噪声的实时倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)倍频程数字滤波器 |
滤波器中心频率 |
16Hz～16kHz |
滤波器符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak)，测量经历时间(Tm)。（fm由中心频率决定，X为频率计权A、C、Z；Y为时间计权F、S、I） |
实时分析速度 |
约47次/秒，同时完成所有中心频率及A计权，C计权，Z计权测量 |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化 |
数据存贮 |
可存贮倍频程分析的瞬时值、1秒积分值、积分值、最大值、总值分析的积分测量结果，最多12288组，也可将测量结果转存在U盘上 |
噪声1/3 OCT分析模块性能指标：
主要功能 |
噪声的实时1/3倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)1/3倍频程数字滤波器 |
滤波器中心频率 |
12.5 Hz～20 kHz |
符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面，可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(LCpeak)，测量经历时间(Tm)（fm由中心频率决定，X为A、C、Z、W-U；Y为F、S、I） |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化 |
数据存贮 |
可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果，最多12288组，也可将测量结果转存在U盘上 |
噪声FFT分析模块性能指标：
主要功能 |
噪声的实时FFT频谱分析 |
谱线数 |
512线，可看到200条谱线 |
采样频率 |
48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
分析频率上限 |
18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
带宽 |
93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
重叠率 |
0 %、50 %、75 %、87.5 %、93.75%、97% |
平均方式 |
指数平均F（时间常数125ms）和S（时间常数为1s），及线性平均 |
主要测量指标 |
每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级；1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连效计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak)，测量经历时间(Tm) |
数据存贮 |
可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值；总值分析的瞬间值、积分测量结果，最多12288组，也可将测量结果转存到U盘上 |
振动1/3 OCT分析模块性能指标：
主要功能 |
振动的实时1/3倍频程频谱分析、积分测量。 |
积分器 |
并行（同时）一次及二次积分。频谱分析界面下由频谱合成；总值分析界面下由数字滤波实现 |
检波特性 |
并行（同时）有效值、峰值、峰-峰值 |
有效值特性 |
快、慢指数平均，1秒线性平均。快档时间常数1秒，慢档时间常数8秒 |
滤波器类型 |
并行（实时）1/3倍频程，G=2，数字滤波器。 |
滤波器中心频率 |
10Hz、12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz |
符合标准 |
IEC 61260：1995 Class1 |
主要菜单 |
1/3 OCT分析，总值分析、参数设置、数据管理、校准五个子菜单 |
主要测量指标 |
主要测量指标：频带1秒线性平均值(afmeq,1s、vfmeq,1s、sfmeq,1s)、频带线性平均值(afmeq,T、vfmeq,T、sfmeq,T)、加速度、速度、位移的有效值、峰值、峰峰值，测量经历时间(Tm) |
积分时间 |
1秒到24小时可分档设定或任意设定 |
数据存贮 |
可存贮1/3倍频程分析的1秒线性平均值、线性平均积分值、总值分析的积分测量结果，最多12288组，也可将测量结果转存在U盘上 |
测量范围（15.92Hz为参考频率，配2pC/m/s2的加度速计） |
加速度：0.05m/s2~5000m/s2
速度：0.5mm/s~50000mm/s
位移：0.005mm~500mm |
频率范围 |
加速度（低频段）：2 Hz~20 kHz 加速度（高频段）：10 Hz~20 kHz
速度（低频段）：2 Hz~1.5 kHz 速度（高频段）：10 Hz~1.5 kHz
位移（低频段）：2 Hz~200 Hz 位移（高频段）：10 Hz~200 Hz |
基本测量误差 |
5%（15.92 Hz为参考频率） |
振动FFT分析模块性能指标：
主要功能 |
振动的实时FFT频谱分析、积分测量 |
积分器 |
总值分析界面下由数字滤波实现并行(同时)加速度、速度、位移 |
检波特性 |
并行(同时)有效值、峰值、峰-峰值 |
有效值特性 |
快、慢指数平均，1秒线性平均。快档时间常数1秒，慢档时间常数8秒 |
FFT分析线数 |
512线，可看到200条谱线 |
采样频率 |
48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
分析频率上限 |
18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
每线带宽 |
93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
重叠率 |
0%、50%、75%、87.5%、93.75%、97% |
FFT结果平均方式 |
指数、线性。指数时间常数分F和S两档，F档时间常数为125ms，S档时间常数为1000ms |
级线性范围 |
90dB以上 |
数据存贮 |
可存贮FFT分析的快时间计权瞬时值、慢时间计权瞬时值、1秒积分值、积分值；总值分析的瞬间值、积分测量结果，最多12288组，也可将测量结果转存到U盘上 |
测量范围（15.92Hz为参考频率，配2pC/m/s2的加度速计） |
加速度：0.05m/s2~5000m/s2
速度：0.5mm/s~50000mm/s
位移：0.005mm~500mm |
频率范围 |
加速度（低频段）：2 Hz~20 kHz 加速度（高频段）：10 Hz~20 kHz
速度（低频段）：2 Hz~1.5 kHz 速度（高频段）：10 Hz~1.5 kHz
位移（低频段）：2 Hz~200 Hz 位移（高频段）：10 Hz~200 Hz |
基本测量误差 |
5%（15.92 Hz为参考频率） |
功能与配置：
配置 |
配置名称 |
主机（必配） |
AWA6291主机1套（不含传声器、前置级和授权软件） |
噪声测量选配 |
AWA14423测试传声器（含AWA14601前置级+AWA8710-S80风球） |
统计分析软件（S6291-00101） |
1/1 OCT分析软件（S6291-00202） |
1/3 OCT分析软件（S6291-00303） |
FFT分析软件（S6291-00404） |
混响时间测量软件（S6291-00508）（必须先配噪声1/1 OCT和1/3 OCT） |
机械振动测量选配 |
AWA84106传感器（含AWA14605前置电荷放大器+1.2米传感器电缆LZ5-LZ5连接线+磁吸座） |
振动1/3 OCT分析软件（S6291-02305） |
振动FFT分析软件（S6291-02406） |
振动1/3 OCT分析软件（S6291-02305）+振动FFT分析软件（S6291-02406） |
打印机选配 |
AWA40-S型微型打印机 |
